Панель приборов и отопитель - снятие и установка, разборка и сборка

Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Поднять автомобиль на высоту, удобную для работы (подъемник 2-х стоечный типа ПЗ,2Г).

Слить охлаждающую жидкость

Отвернуть четыре гайки 1, рисунок 14-1, крепления защитного кожуха 2 рулевого механизма, снять кожух (головка сменная 13, вороток).

Отвернуть гайку 7, крепления отопителя (ключ гаечный 10).

Ослабить хомуты 4 и 6 (головка сменная 8, вороток).

Отсоединить шланг отводящий 3 и шланг подводящий 5 от радиатора отопителя.

Рисунок 14-1 - Шланги радиатора отопителя:

1 - гайка крепления защитного кожуха 00001-0061041-11;

2 - защитный кожух рулевого механизма;

3 - шланг отводящий;

4 - хомут шланга отводящего;

5 - шланг подводящий;

6 - хомут шланга подводящего;

7 - гайка крепления отопителя 000010058962-11

Снять фильтр очистки салона.

Отвернуть четыре винта 1, рисунок 14-2, крепления воздухозаборника системы отопления и кондиционирования воздуха (отвертка крестообразная).

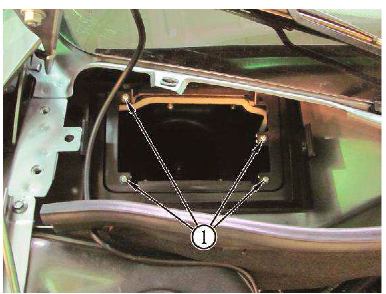

Рисунок 14-2 - Крепление воздухозаборника системы отопления и кондиционирования воздуха:

1 - винт крепления вентилятора системы отопления и кондиционирования воздуха 00001-0076712-01

Отвернуть три винта самонарезающих 1, рисунок 14-3, крепления защитного чехла 2 стояночного тормоза, снять защитный чехол стояночного тормоза (отвертка крестообразная).

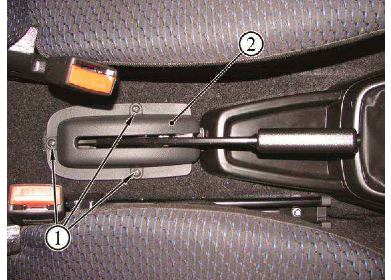

Рисунок 14-3 - Крепление защитного чехла стояночного тормоза:

1 - винты крепления защитного чехла стояночного тормоза 21140-5325388;

2 - защитный чехол стояночного тормоза

Отвернуть болт 1, рисунок 14-4, крепления рычага стояночного тормоза, снять кронштейн 2 концевого выключателя стояночного тормоза (головка сменная 13, вороток).

Рисунок 14-4 - Кронштейн концевого выключателя стояночного тормоза:

1 - болт крепления рычага стояночного тормоза 00001-0038381-21;

2 - кронштейн концевого выключателя стояночного тормоза

Отвернуть винт самонарезающий 1 , рисунок 14-5, крепления облицовки туннеля пола (отвертка крестообразная).

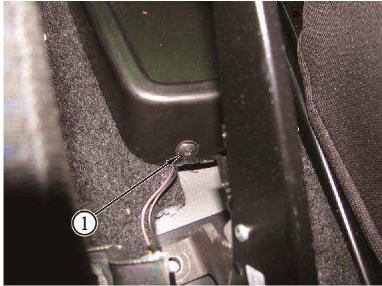

Рисунок 14-5 - Заднее крепление облицовки туннеля пола:

1 - винт самонарезающий, крепления облицовки туннеля пола 21140-5325388

Отвернуть с правой и левой стороны по два винта 1, рисунок 14-6, крепления облицовки 2 туннеля пола, снять облицовку (отвертка крестообразная).

Рисунок 14-6 - Переднее крепление облицовки туннеля пола:

1 - винты самонарезающие, крепления облицовки туннеля пола 21140-5325388;

2 - облицовка туннеля пола

Отвернуть с правой и левой стороны два болта 2, рисунок 14-7, крепления стойки 1 поперечины панели приборов к туннелю пола (головка сменная 13, вороток).

Отвернуть гайку 3 провода "массы" жгута панели приборов (головка сменная 10, вороток).

Снять воздухопровод 4 обогрева салона.

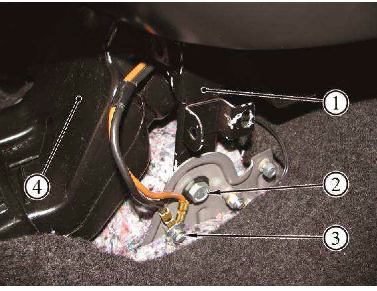

Рисунок 14-7 - Крепление стойки поперечины панели приборов к туннелю пола:

1 - стойка поперечины панели приборов;

2 - болт крепления стойки поперечины панели приборов к туннелю пола 00001-0060431-21;

3 - гайка крепления провода массы, жгута проводов панели приборов 00001-0058962-11;

4 - воздухопровод

Снять рулевую колонку .

Отвернуть гайку 1, рисунок 14-8, крепления гидрокорректора, извлечь гидрокорректор из панели приборов (головка сменная 22, вороток).

Рисунок 14-8 - Крепление гидрокорректора:

1 - гайка крепления гидрокорректора 21060-3710348

2 - гидрокорректор фар

Отвернуть гайку 1, рисунок 14-9, крепления к кузову провода массы жгута проводов панели приборов (головка сменная 10, вороток).

Рисунок 14-9 - Крепление к кузову провода массы жгута проводов панели приборов:

1 - гайка крепления к кузову провода массы жгута проводов панели приборов 00001-0058962-11

Отвернуть два болта 1, рисунок 14-10, крепления поперечины панели приборов к кронштейну блока педалей (головка сменная 13, вороток).

Рисунок 14-10 - Крепление поперечины панели приборов к кронштейнам:

1 - болт крепления поперечины панели приборов к кронштейну блока педалей 00001-0060444-21

С правой и левой стороны снять заглушки 1, рисунок 14-11, отвернуть четыре винта 2 крепления поперечины панели приборов к кузову (отвертка плоская, головка сменная 13, вороток).

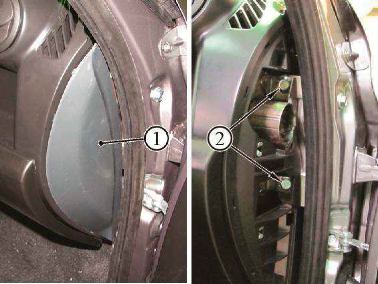

Рисунок 14-11 - Крепление поперечины панели приборов к кузову:

1 - заглушка;

2 - винты крепления поперечины панели приборов к кузову 00001-0060434-21

Отсоединить колодки жгута проводов панели приборов, снять панель приборов в сборе (операцию выполнять с помощником).

Положить панель приборов в сборе на стол с войлочной подкладкой для разборки.

В случае необходимости замены только радиатора 9, рисунок 14-14, отопителя: отвернуть три винта самонарезающих 1; снять крышку 6; извлечь радиатор из корпуса отопителя (отвертка крестообразная).

Снять скобу 2, рисунок 14-12, крепления тяги 3 заслонки вентилятора, отсоединить тягу от рычага 5 привода заслонки рециркуляции.

Отвернуть с правой и левой стороны винты самонарезающие 1 крепления вентилятора 4 системы отопления и кондиционирования воздуха к кронштейну поперечины панели приборов, снять вентилятор (отвертка крестообразная).

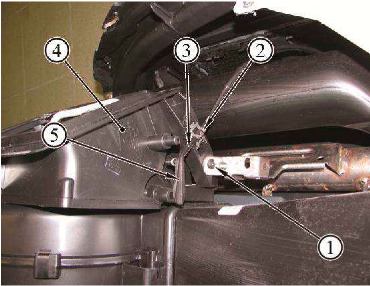

Рисунок 14-12 - Крепления вентилятора системы отопления и кондиционирования воздуха:

1 - винт крепления вентилятора 00001-0076712-01;

2 - скоба крепления тяги заслонки вентилятора;

3 - тяга заслонки рециркуляции;

4 - вентилятор системы отопления и кондиционирования воздуха;

5 - рычаг привода заслонки рециркуляции

Отвернуть четыре винта самонарезающих 1, 2, 3, рисунок 14-13, снять воздухопрово ды боковых сопел вентиляции салона правого 4, левого 6 и воздухопровод обогрева ветро вого стекла 5 (отвертка крестообразная).

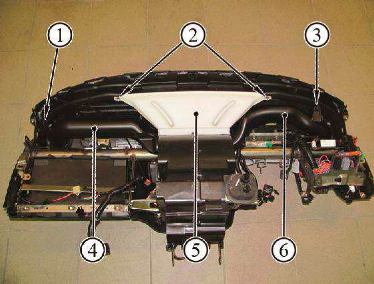

Рисунок 14-13 - Крепление воздухопроводов системы вентиляции и отопления:

1 - винт крепления правого воздухопровода бокового сопла вентиляции салона 21140-5325388;

2 - винты крепления воздухопровода обогрева ветрового стекла 21140-5325388;

3 - винт крепления левого воздухопровода бокового сопла вентиляции салона 21140-5325388;

4 - воздухопровод бокового сопла вентиляции салона правый;

5 - воздухопровод обогрева ветрового стекла;

6 - воздухопровод бокового сопла вентиляции салона левый

Снять скобу 4, рисунок 14-14, крепления тяги заслонки отопителя, отсоединить тягу 3 от рычага 5 привода заслонки отопителя.

Отвернуть винты 2, 7 крепления отопителя к поперечине (отвертка плоская, отвертка крестообразная).

Рисунок 14-14 - Крепление отопителя левое:

1 - винты крепления крышки радиатора отопителя 1/76701/01;

2 - винт нижнего крепления отопителя 00001-0076711-01;

3 - тяга заслонки радиатора отопителя;

4 - скоба крепления тяги заслонки отопителя;

5 - рычаг привода заслонки радиатора отопителя;

6 - крышка радиатора отопителя;

7 - винт верхнего крепления отопителя 00001-0032764-01;

8 - отопитель;

9 - радиатор отопителя

Снять скобы 2, 5, рисунок 14-15, крепления тяг заслонок отопителя, отсоединить тяги 3, 7 от рычагов 1,4 приводов заслонок отопителя.

Отвернуть винты 6, 8 крепления отопителя к поперечине (отвертка крестообразная).

Рисунок 14-15 - Крепление отопителя правое:

1 - рычаг привода заслонки обогрева ног;

2 - скоба крепления тяги заслонки отопителя;

3 - тяга заслонки обогрева ног;

4 - рычаг привода заслонки ветрового стекла;

5 - скоба крепления тяги заслонки отопителя;

6 - винт нижнего крепления отопителя 00001-0076711-01;

7 - тяга заслонки ветрового стекла;

8 - винт верхнего крепления отопителя 00001-0032764-01

Отвернуть два винта 1, рисунок 14-16. Снять отопитель в сборе (отвертка крестообразная).

Рисунок 14-16 - Крепление панели приборов нижнее:

1 - винт нижнего крепления панели приборов 1/32762/01

При установке отопителя и соединении с тягами блока управления отопителем:

- установить ручку 1, рисунок 14-17, привода управления заслонкой радиатора отопителя до упора в положение "Холод", заслонку в положение "Закрыто" установить тягу 3 (см. рисунок 14-14) на рычаг 5 и зафиксировать оболочку тяги скобой;

- установить ручку 3, рисунок 14-17, привода управления отопителем в положение "Обдув ветрового стекла", заслонку в соответствующее положение, установить тягу 3 (см. рисунок 14-15) на рычаг 1 и зафиксировать оболочку тяги скобой;

- установить ручку 3, рисунок 14-17, привода управления отопителем в положение "В ноги", заслонку в соответствующее положение, установить тягу 7 (см. рисунок 14-15) на рычаг 4 и зафиксировать оболочку тяги скобой;

- установить ручку 2, рисунок 14-17, привода управления заслонкой вентилятора в положение "Закрыто", заслонку в соответствующее положение, установить тягу 3 (см. рисунок 14-12) на рычаг 5 и зафиксировать оболочку тяги скобой.

Снять ручки 1,2, 3, рисунок 14-17, управления отопителем.

Преодолевая сопротивление пружин крепления снять накладку 4 консоли панели приборов, отсоединив от нее все колодки жгута проводов панели приборов (отвертка плоская).

Рисунок 14-17 - Накладка консоли панели приборов:

1 - ручка управления заслонкой радиатора отопителя;

2 - ручка управления заслонкой вентилятора;

3 - ручка управления режимами работы отопителя;

4 - накладка консоли панели приборов

Снять блок управления светотехникой

Снять комбинацию приборов

Отвернуть четыре винта 2, рисунок 14-18, снять блок управления отопителем сборе (отвертка крестообразная).

Отвернуть двенадцать винтов 1 крепления панели приборов к поперечине сборе (отвертка крестообразная).

Рисунок 14-18- Крепление панели приборов к поперечине:

1 - винты крепления панели приборов к поперечине 1/32762/01;

2 - винты крепления блока управления отопителем 1/76691/01

Отвернуть три винта 1, рисунок 14-19, крепления панели приборов к поперечине. Снять панель приборов с поперечины (отвертка крестообразная).

Рисунок 14-19- Крепление панели приборов к поперечине:

1 - винты крепления панели приборов к поперечине 1/32762/01

Установку панели приборов выполнять в порядке обратном снятию.

Заполнить систему охлаждения двигателя охлаждающей жидкостью Панель приборов должна быть укомплектована и надежно закреплена на все точки крепления, предусмотренные конструкцией; приборы электрооборудования, световой и звуковой сигнализации должны быть исправны; негерметичность соединений или течь охлаждающей жидкости не допускается; уровень охлаждающей жидкости должен быть на 30 - 40 мм выше отметки "min" расширительного бачка.
