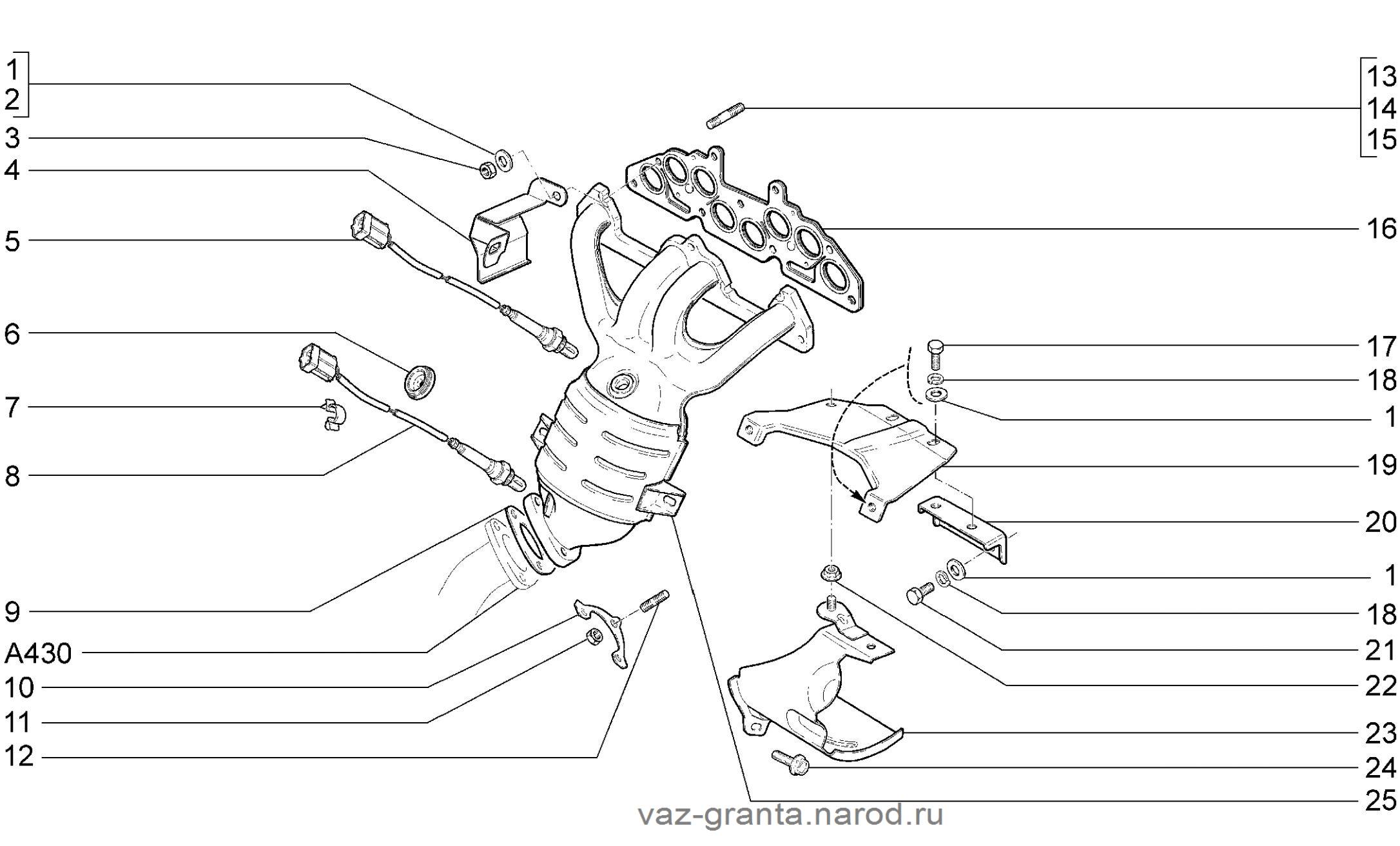

Труба приемная с нейтрализатором
|
21900-41 21906-40 |
№
поз. |
№
извещ.
об изм |
Дата
выпуска
изв |
Вкл.
в з/ч |
Номер детали |
Вари
ант |
Применяемость |
Кол. |
Наименование |
|
1 | | |
+ |
00001-0005196-01 |
* | |
11 |
Шайба 8 |
|
2 | | |
+ |
00002-0204136-01 |
* | |
2 |
Шайба 8 |
|
3 | | |
+ |
00001-0061008-11 |
* | |
7 |
Гайка М8 |
|
4 | | |
+ |
11180-1206095-00 |
* | |
1 |
Экран защиты шлангов |
|
5 | | |
+ |
21074-3850010-00 |
* | |
1 |
Управляющий датчик концентрации
кислорода |
|
6 | | |
+ |
21082-3724118-00 | | |
1 |
Уплотнитель |
|
7 | | |
+ |
00001-0045694-80 | | |
1 |
Скоба 10х3,8 |
|
8 | | |
+ |
21074-3850010-00 | | |
1 |
Диагностический датчик концентрации
кислорода |
|
9 | | |
+ |
21100-1203021-12 | | |
1 |
Прокладка фланца |
|
10 | | |
+ |
11190-1203075-00 | | |
1 |
Пластина контровки гаек |
|
11 | | |
+ |
21080-1203019-01 | | |
3 |
Гайка крепления приемной трубы |
|
12 | | |
+ |
00001-0035168-30 |
* | |
3 |
Шпилька М8х1,25х20 |
|
13 | | |
+ |
00001-0035437-21 |
* | |
3 |
Шпилька М8х35 |
|
14 | | |
+ |
00001-0035435-21 |
* | |
3 |
Шпилька М8х25 |
|
15 | | |
+ |
21010-1008082-00 |
* | |
1 |
Шпилька крепления газопровода |
|
16 | | |
+ |
21114-1008080-00 |
* | |
1 |
Прокладка трубы приемной |
|
17 | | |
+ |
00001-0060433-21 | | |
4 |
Болт М8х18 |
|
18 | | |
+ |
00001-0005166-70 | | |
6 |
Шайба 8 пружинная |
|
19 | | |
+ |
11194-1203040-00 | | |
1 |
Кронштейн приемной трубы |
|
20 | | |
+ |
11194-1203044-00 | | |
1 |
Опора кронштейна приемной трубы |
|
21900-41 21906-40 |
№
поз. |
№
извещ.
об изм |
Дата
выпуска
изв |
Вкл.
в з/ч |
Номер детали |
Вари
ант |
Применяемость |
Кол. |
Наименование |
|
21 | | |
+ |
00001-0060432-21 | | |
2 |
Болт М8х16 |
|
22 | | |
+ |
00001-0038321-01 | | |
1 |
Гайка М6 с зубчатым буртиком |
|
23 | | |
+ |
11194-1206090-00 | | |
1 |
Экран защитный |
|
24 | | |
+ |
00001-0038360-21 | | |
2 |
Болт М6х12 с зубчатым буртиком |
|
25 | | |
+ |
21116-1203008-00 |
~ * | |
1 |
Труба приемная |
|
25 | | |
+ |
21116-1203008-01 |
~ * | |
1 |
Труба приемная |
|
* - входит в состав двигателя для запасных частей (А001) |
|
