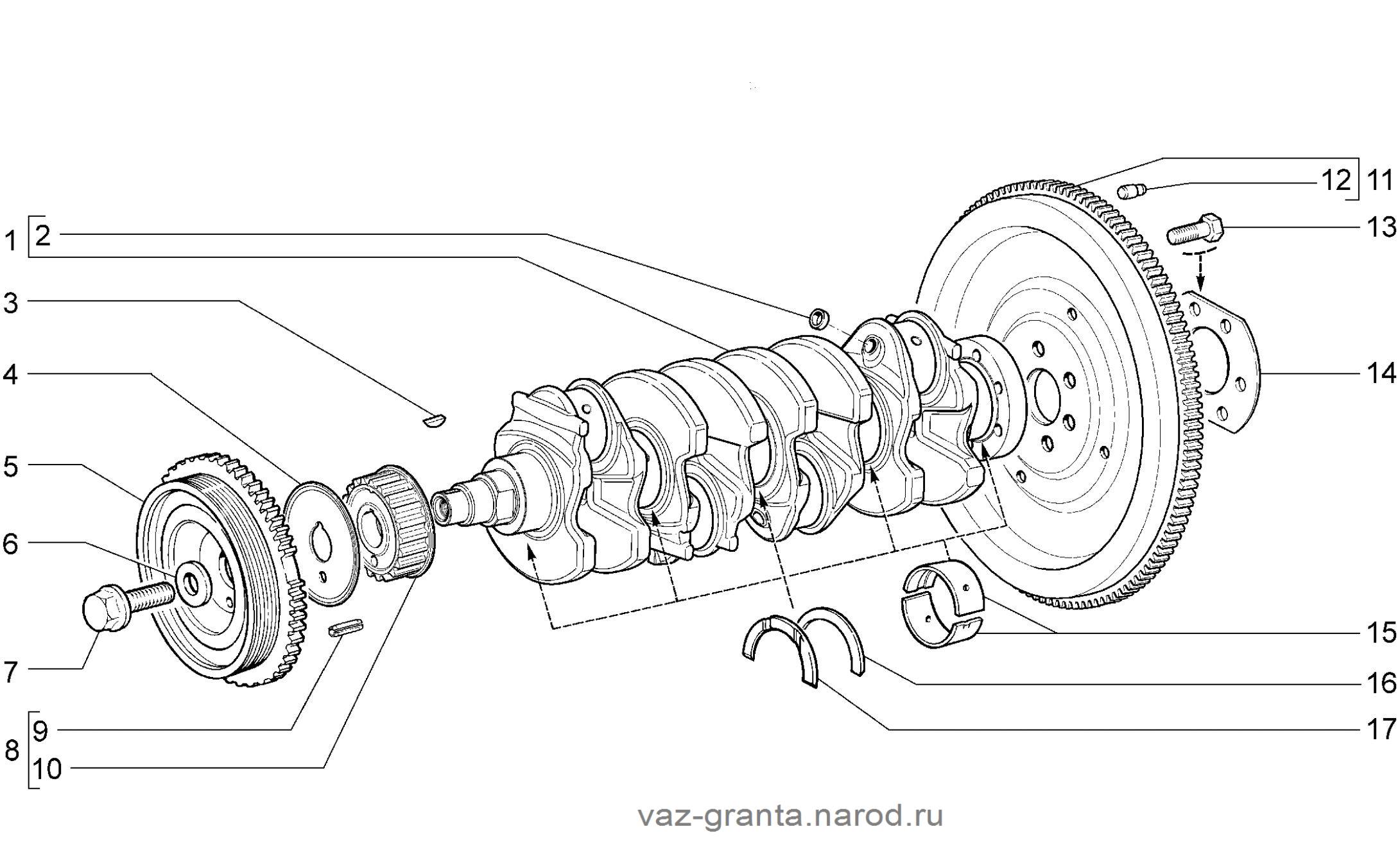

Вал коленчатый и маховик
|
21900-41 |
№
поз. |
№
извещ.
об изм |
Дата
выпуска
изв |
Вкл.
в з/ч |
Номер детали |
Вари
ант |
Применяемость |
Кол. |
Наименование |
|
1 | | |
+ |
11183-1005016-01 | | |
1 |
Вал коленчатый |
|
1 | | |
+ |
11183-1005016-03 | | |
1 |
Вал коленчатый |
|
2 | | |
+ |
00001-0043282-01 | | | |
Заглушка 10 чашечная |
|
3 | | |
+ |
21080-1005017-00 | | |
1 |
Шпонка 4х5 |
|
4 | | |
+ |
21116-1005317-00 | | |
1 |
Шайба дистанционная |
|
5 | | |
+ |
21100-1005058-00 | | |
1 |
Демпфер |
|
5 | | |
+ |
21100-1005058-03 | | |
1 |
Демпфер |
|
5 | | |
+ |
21100-1005058-04 | | |
1 |
Демпфер |
|
6 | | |
+ |
21100-1005065-00 | | |
1 |
Шайба |
|
7 | | |
+ |
21100-1005076-00 | | |
1 |
Болт |
|
8 | | |
+ |
21116-1005025-00 | | |
1 |
Шкив зубчатый вала коленчатого в сборе |
|
9 | | |
+ |
21080-1005031-00 | | |
1 |
Штифт |
|
10 | | |
+ |
21116-1005030-00 | | |
1 |
Шкив зубчатый вала коленчатого |
|
11 | | |
+ |
21100-1005115-02 | | |
1 |
Маховик |
|
11 | | |
+ |
21100-1005115-03 | | |
1 |
Маховик |
|
11 | | |
+ |
21810-1005115-10 | | |
1 |
Маховик |
|
12 | | |
+ |
21010-1005126-00 | | |
3 |
Штифт установочный |
|
13 | | |
+ |
21080-1005127-00 | | |
6 |
Болт М10х1,25х23,5 самоблокирующийся |
|
14 | | |
+ |
21080-1005128-00 | | |
1 |
Шайба болтов |
|
21900-41 |
№
поз. |
№
извещ.
об изм |
Дата
выпуска
изв |
Вкл.
в з/ч |
Номер детали |
Вари
ант |
Применяемость |
Кол. |
Наименование |
|
15 | | |
+ |
21080-1000102-01 |
∧ | |
1 |
Комплект коренных вкладышей |
|
15 | | |
+ |
21080-1000102-11 |
∧ | |
1 |
Комплект коренных вкладышей - 0,25мм |
|
15 | | |
+ |
21080-1000102-12 |
∧ | |
1 |
Комплект коренных вкладышей - 0,50мм |
|
15 | | |
+ |
21080-1000102-13 |
∧ | |
1 |
Комплект коренных вкладышей - 0,75мм |
|
15 | | |
+ |
21080-1000102-15 |
∧ | |
1 |
Комплект коренных вкладышей - 0,05мм |
|
16 | | |
+ |
21060-1005183-00 |
∧ | |
1 |
Полукольцо |
|
16 | | |
+ |
21060-1005183-20 |
∧ | |
1 |
Полукольцо +0,127мм |
|
17 | | |
+ |
21010-1005183-00 |
∧ | |
1 |
Полукольцо |
|
17 | | |
+ |
21010-1005183-01 |
∧ | |
1 |
Полукольцо |
|
17 | | |
+ |
21010-1005183-20 |
∧ | |
1 |
Полукольцо +0,130мм |
|
17 | | |
+ |
21010-1005183-21 |
∧ | |
1 |
Полукольцо +0,127мм |
|
