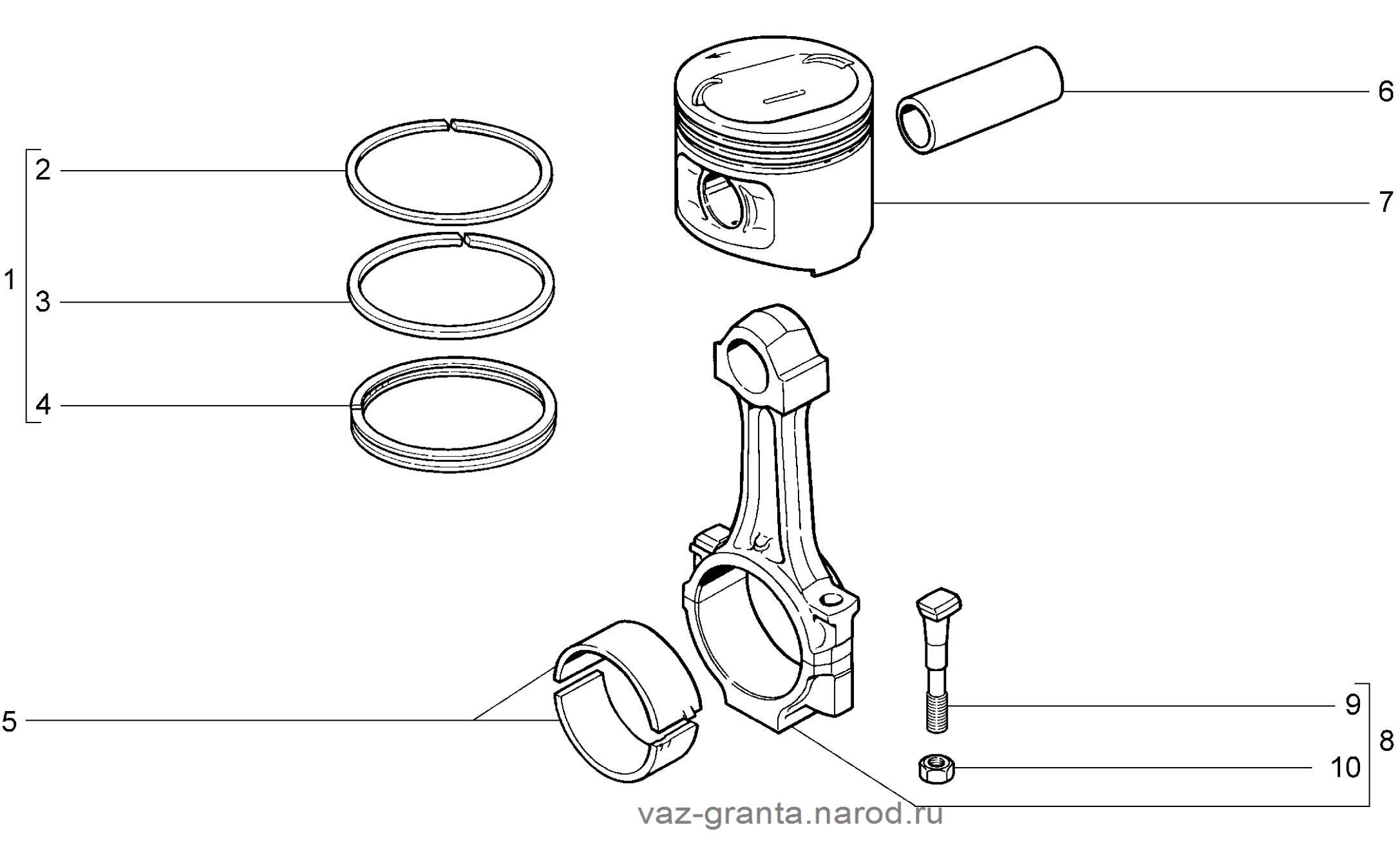

Шатуны и поршни (~)





 21906-40

№
поз. 		№
извещ.
об изм 		Дата
выпуска
изв 		Вкл.
в з/ч 		Номер детали Вари
ант 		Применяемость Кол. Наименование

1



+

21083-1000100-00

∧



1

Комплект колец

1



+

21083-1000100-31

∧



1

Комплект колец +0,4мм

1



+

21083-1000100-32

∧



1

Комплект колец +0,8мм

1



+

21083-1004029-00

∧



1

Комплект колец

2



+

21083-1004030-31

*



1

Кольцо поршневое компрессионное верхнее
+0,4мм

2



+

21083-1004030-32

**



1

Кольцо поршневое компрессионное верхнее
+0,8мм

3



+

21083-1004025-31

*



1

Кольцо поршневое компрессионное нижнее
+0,4мм

3



+

21083-1004025-32

**



1

Кольцо поршневое компрессионное нижнее
+0,8мм

4



+

21083-1004035-31

*



1

Кольцо поршневое маслосъемное +0,4мм

4



+

21083-1004035-32

**



1

Кольцо поршневое маслосъемное +0,8мм

5



+

21010-1000104-10

∧



1

Комплект шатунных вкладышей

5



+

21010-1000104-11

∧



1

Комплект шатунных вкладышей -0,25мм

5



+

21010-1000104-12

∧



1

Комплект шатунных вкладышей -0,50мм

5



+

21010-1000104-13

∧



1

Комплект шатунных вкладышей -0,75мм

5



+

21010-1000104-14

∧



1

Комплект шатунных вкладышей -1,00мм

5



+

21010-1000104-15

∧



1

Комплект шатунных вкладышей -0,05мм

5



+

21010-1000104-40

∧



1

Комплект шатунных вкладышей

5



+

21010-1000104-41

∧



1

Комплект шатунных вкладышей -0,125мм

5



+

21010-1000104-42

∧



1

Комплект шатунных вкладышей -0,25мм

5



+

21010-1000104-43

∧



1

Комплект шатунных вкладышей -0,50мм

 21906-40

№
поз. 		№
извещ.
об изм 		Дата
выпуска
изв 		Вкл.
в з/ч 		Номер детали Вари
ант 		Применяемость Кол. Наименование

5



+

21010-1000104-44

∧



1

Комплект шатунных вкладышей -0,75мм

5



+

21010-1000104-45

∧



1

Комплект шатунных вкладышей -1,00мм

6



+

21213-1004020-00

*)



4

Палец поршневой, класс 1

6



+

21213-1004020-01

*)



4

Палец поршневой, класс 2

6



+

21213-1004020-02

*)



4

Палец поршневой, класс 3

7



+

21083-1004015-00

*)



4

Поршень, класс А

7



+

21083-1004015-02

*)



4

Поршень, класс С

7



+

21083-1004015-04

*)



4

Поршень, класс Е

7



+

21083-1004015-31

*)



4

Поршень ремонтный № 1

7



+

21083-1004015-32

*)



4

Поршень ремонтный №2

8



+

21080-1004045-00



4

Шатун

9



+

21010-1004062-00



8

Болт

10



+

00001-0025550-20



8

Гайка М9х1

* - входит в состав комплекта 21083-1000100-31

** - входит в состав комплекта 21083-1000100-32
