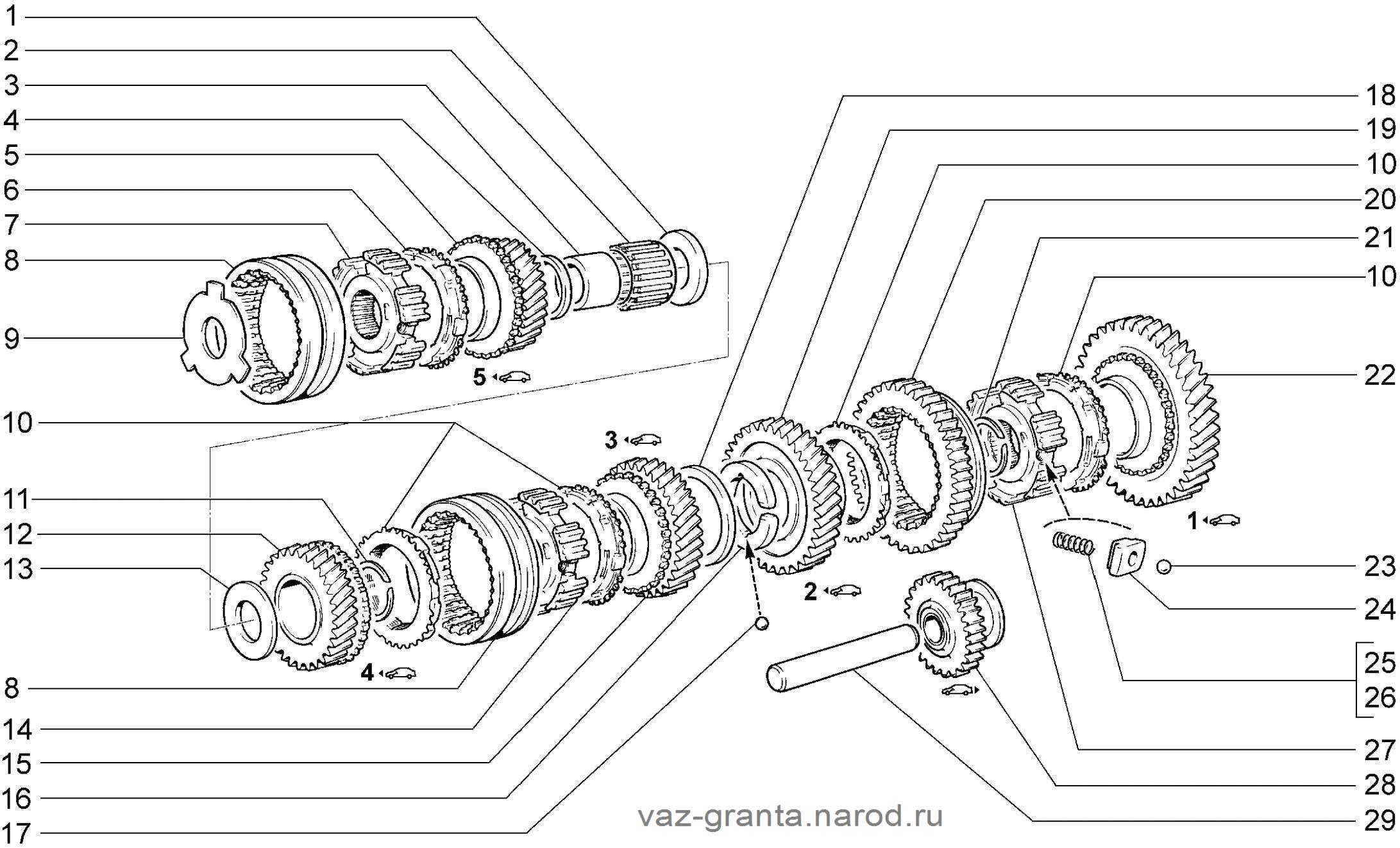

Шестерни коробки передач
|
21900-41 21906-40 |
№
поз. |
№
извещ.
об изм |
Дата
выпуска
изв |
Вкл.
в з/ч |
Номер детали |
Вари
ант |
Применяемость |
Кол. |
Наименование |
|
1 | | |
+ |
21083-1701159-00 | | |
1 |
Шайба упорная |
|
2 | | |
+ |
21080-1701108-00 | | |
1 |
Подшипник |
|
2 | | |
+ |
21080-1701108-01 | | |
1 |
Подшипник |
|
2 | | |
+ |
21080-1701108-02 | | |
1 |
Подшипник |
|
2 | | |
+ |
21080-1701108-03 | | |
1 |
Подшипник |
|
3 | | |
+ |
21083-1701133-00 | | |
1 |
Втулка |
|
4 | | |
+ |
21080-1701144-00 | | |
1 |
Кольцо |
|
5 | | |
+ |
21083-1701158-00 | | |
1 |
Шестерня 5-й передачи вторичного вала |
|
6 | | |
+ |
21080-1701164-10 | | |
1 |
Кольцо блокирующее синхронизатора |
|
7 | | |
+ |
21083-1701174-00 | | |
1 |
Ступица муфты синхронизатора |
|
8 | | |
+ |
21080-1701116-10 | | | |
Муфта скользящая 3-й, 4-й и 5-й передач |
|
9 | | |
+ |
21083-1701166-00 | | |
1 |
Пластина упорная |
|
10 | | |
+ |
21100-1701164-00 | | | |
Кольцо блокирующее синхронизатора |
|
11 | | |
+ |
21080-1701117-00 | | |
1 |
Кольцо стопорное |
|
12 | | |
+ |
21120-1701146-00 | | |
1 |
Шестерня 4-й передачи |
|
13 | | |
+ |
21080-1701148-00 | | |
1 |
Шайба упорная |
|
14 | | |
+ |
21120-1701149-00 | | |
1 |
Ступица муфты синхронизатора 3-й,4-й
передач |
|
15 | | |
+ |
21120-1701131-00 | | |
1 |
Шестерня 3-й передачи вторичного вала |
|
16 | | |
+ |
21120-1701134-00 | | |
2 |
Полукольцо |
|
17 | | |
+ |
21010-1702159-00 | | |
1 |
Шарик |
|
21900-41 21906-40 |
№
поз. |
№
извещ.
об изм |
Дата
выпуска
изв |
Вкл.
в з/ч |
Номер детали |
Вари
ант |
Применяемость |
Кол. |
Наименование |
|
18 | | |
+ |
21080-1701135-00 | | |
1 |
Кольцо стопорное |
|
19 | | |
+ |
21120-1701127-00 | | |
1 |
Шестерня 2-й передачи вторичного вала |
|
20 | | |
+ |
21100-1701175-00 | | |
1 |
Муфта скользящая 1-й и 2-й передач |
|
21 | | |
+ |
21120-1701117-00 | | |
1 |
Кольцо стопорное |
|
22 | | |
+ |
21120-1701112-00 | | |
1 |
Шестерня 1-й передачи вторичного вала |
|
23 | | |
+ |
21080-1701173-00 | | |
9 |
Фиксатор |
|
24 | | |
+ |
21080-1701171-00 | | |
9 |
Сухарь |
|
25 | | |
+ |
21080-1701170-10 | | |
3 |
Пружина |
|
26 | | |
+ |
21120-1701170-00 | | |
6 |
Пружина 1-й,2-й,3-й,4-й передач |
|
27 | | |
+ |
21120-1701119-00 | | |
1 |
Ступица скользящей муфты 1-й и 2-й
передач |
|
28 | | |
+ |
21100-1701080-00 | | |
1 |
Шестерня заднего хода |
|
29 | | |
+ |
21080-1701092-00 | | |
1 |
Ось промежуточной шестерни |
|
