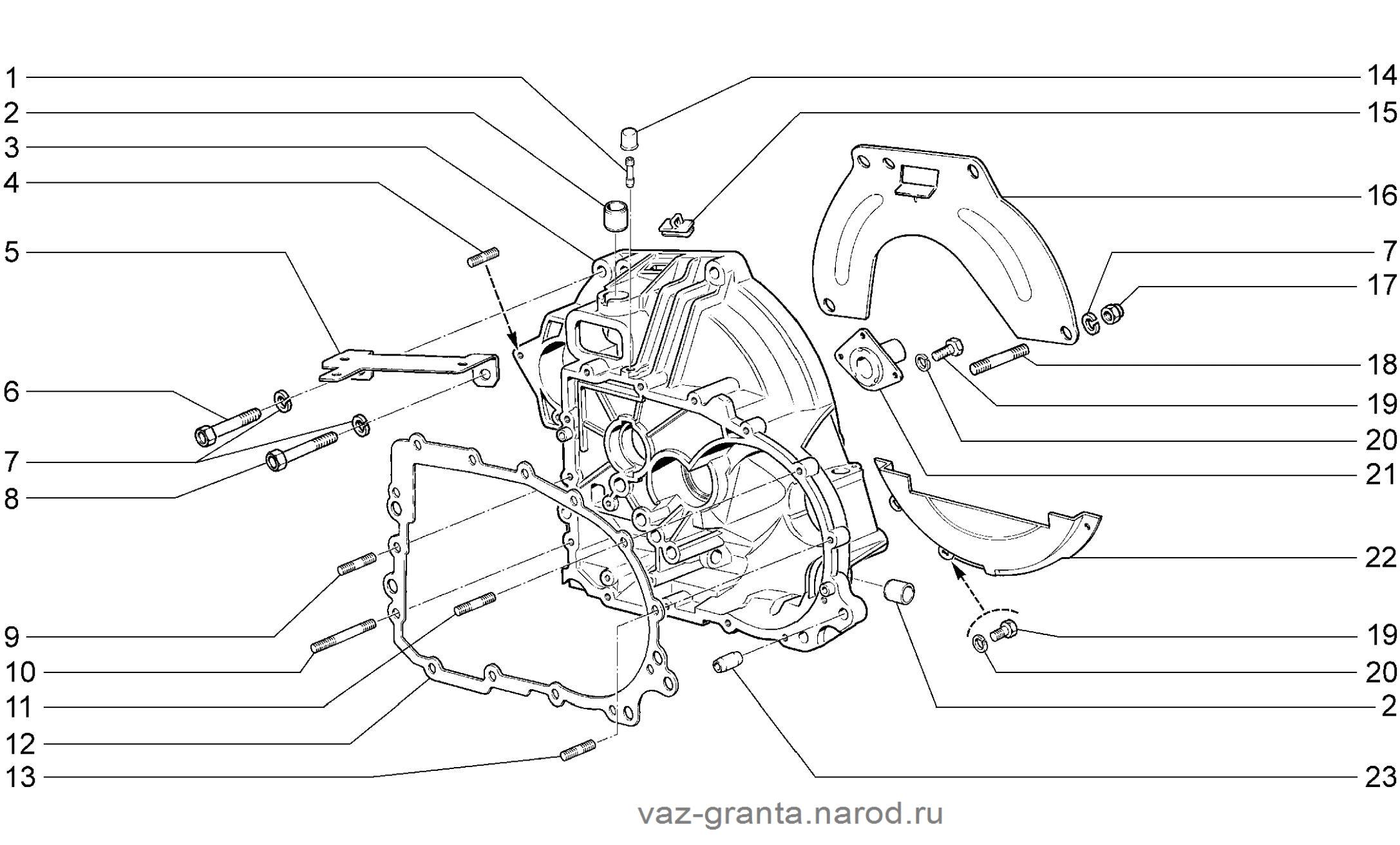

Картер сцепления
|
21900-41 21906-40 |
№
поз. |
№
извещ.
об изм |
Дата
выпуска
изв |
Вкл.
в з/ч |
Номер детали |
Вари
ант |
Применяемость |
Кол. |
Наименование |
|
1 | | |
+ |
21100-1700021-00 | | |
1 |
Корпус сапуна |
|
2 | | |
+ |
21080-1601210-00 | | |
2 |
Втулка |
|
3 | | |
+ |
21120-1601015-00 | | |
1 |
Картер |
|
4 | | |
+ |
00001-0035435-21 | | |
3 |
Шпилька М10х1,25х22 |
|
5 | | |
+ |
11180-3724584-10 | | |
1 |
Кронштейн |
|
6 | | |
+ |
00001-0055410-21 | | |
1 |
Болт М12х1,25х60 |
|
7 | | |
+ |
00001-0005170-70 | | |
4 |
Шайба 12 пружинная |
|
8 | | |
+ |
00001-0055413-21 | | |
2 |
Болт М12х1,25х75 |
|
9 | | |
+ |
00001-0035436-21 | | |
2 |
Шпилька М8х30 |
|
10 | | |
+ |
00001-0035442-21 | | |
1 |
Шпилька М8х60 |
|
11 | | |
+ |
00001-0035437-21 | | |
1 |
Шпилька М8х35 |
|
12 | | |
+ |
21093-1701018-03 | | |
1 |
Прокладка |
|
13 | | |
+ |
00001-0035434-21 | | |
9 |
Шпилька М8х28 |
|
14 | | |
+ |
11110-1700022-00 | | |
1 |
Колпачок сапуна |
|
15 | | |
+ |
21080-1601223-00 | | |
1 |
Заглушка |
|
16 | | |
+ |
21100-1601120-00 | | |
1 |
Крышка верхняя |
|
17 | | |
+ |
00001-0061015-11 | | |
1 |
Гайка М12х1,25 |
|
18 | | |
+ |
00001-0035529-21 | | |
1 |
Шпилька М12х1,25х55 |
|
19 | | |
+ |
00001-0009021-21 | | |
3 |
Болт М6х14 |
|
20 | | |
+ |
00001-0005164-70 | | |
3 |
Шайба 6 пружинная |
|
21 | | |
+ |
21090-1601190-00 | | |
1 |
Втулка направляющая |
|
22 | | |
+ |
21100-1601121-00 | | |
1 |
Крышка нижняя |
|
23 | | |
+ |
21010-1701017-00 | | |
2 |
Штифт |
|
